Thema:

Nach dem für die EnEV maßgebenden Modell der DIN EN ISO 13 789 (Wärmetechnisches Verhalten von Gebäuden - Spezifischer Transmissionsverlust-Koeffizient - Berechnungsverfahren) ist für die Annahme der Fensterfläche für die Nachweise nach EnEV das lichte Rohbaumaß zu verwenden.

Frage:

Wie ist dieses Maß bei zweischaligem Mauerwerk oder Mauerwerk mit Anschlag zu ermitteln?

Antworten:

  1. Die zu berücksichtigenden Flächen zur Ermittlung der wärmeübertragenden Umfassungsfläche A und zur Ermittlung des Jahres-Primärenergiebedarfs sind gemäß Anhang 1 Nr. 1.3 EnEV nach Anhang B der DIN EN ISO 13 789:1999-10 (Wärmetechnisches Verhalten von Gebäuden - Spezifischer Transmissionsverlust-Koeffizient - Berechnungsverfahren) Fall "Außenabmessungen" zu berechnen.

  2. Danach sind die Flächen für Fenster, Fenstertüren und Türen stets aus den lichten Rohbaumaßen zu bestimmen. Diese Festlegung gilt auch im Lichte der Tatsache, dass zwischen
    Wandanschlag und Blendrahmen in der Regel eine Einbaufuge entsteht, die im Nachhinein abgedichtet, überdämmt und überputzt wird. Spezielle Situationen bei der Ausbildung des
    Anschlags werden von der Norm DIN EN ISO 13 789:1999-10 nicht dargestellt.

  3. Die Norm DIN EN ISO 10 077-1:2000-11 (Wärmetechnisches Verhalten von Fenstern, Türen und Abschlüssen – Berechnung des Wärmedurchgangskoeffizienten – Teil 1: Vereinfachtes Verfahren), die im Zuge der Anwendung der Normen DIN EN 832:1998-12 (Wärmetechnisches Verhalten von Gebäuden, Berechnung des Heizenergiebedarfs, Wohngebäude. Beuth Verlag GmbH) und DIN V 4108-6:2000-11 (Wärmeschutz und Energie-Einsparung in Gebäuden - Teil 6: Berechnung des Jahresheizwärme- und des Jahresheizenergiebedarfs.) gemäß Anhang 1 Nr. 2.1.1 EnEV (Berechnung des Jahres-Primärenergiebedarfs) für die Berechnung der Wärmedurchgangskoeffizienten für Fenster und Fenstertüren zu verwenden ist, verlangt als Fensterfläche das Maß bis zum Anschlag des Blendrahmens.
    Als lichtes Rohbaumaß gilt deshalb das Maueröffnungsmaß, bei dem das Fenster angeschlagen wird (siehe Bild 1). Dabei sind Putz oder ggf. vorhandene Verkleidungen (beispielsweise Gipskartonplatten beim Holzbau) nicht zu berücksichtigen.
    Von der so ermittelten Fenstergröße kann auch (unter Berücksichtigung der Einbaufuge) auf das zu bestellende Fenster geschlossen werden.

  4. Bei Dachflächenfenstern kann analog das Außenmaß des Blendrahmens als lichtes Rohbaumaß angenommen werden. Dies gilt unabhängig vom Glasanteil und der Rahmenausbildung.

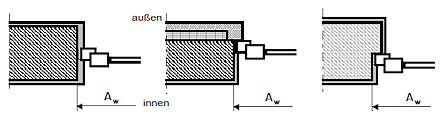

Bild 1: Ermittlung des lichten Rohbaumaßes bei Fensteröffnungen (stumpfer Anschlag, zweischaliges Mauerwerk, mit Innenanschlag) Aw= Fensterfläche. (Index w - window, Fenster)



Quelle:  20.06.2002 > DIBt: 1. Staffel Auslegungsfragen zur Energieeinsparverordnung
